電纜橋架規格表示方法:

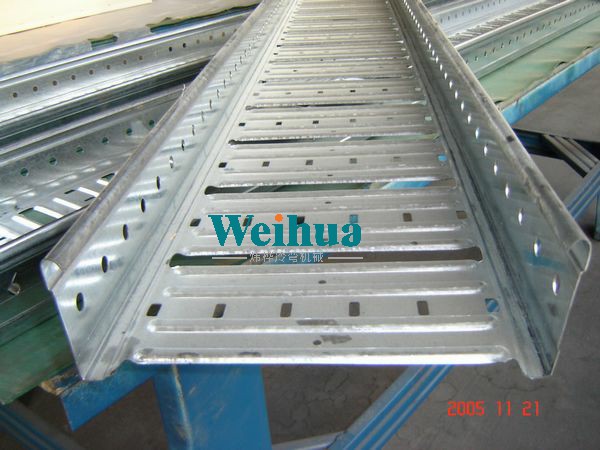

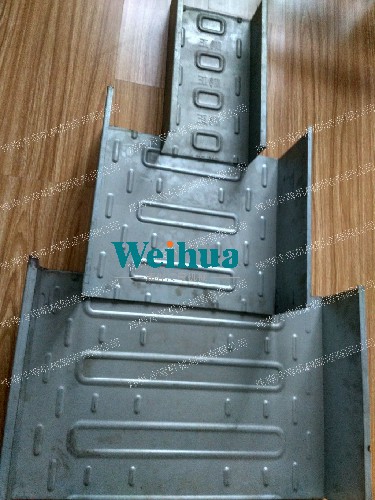

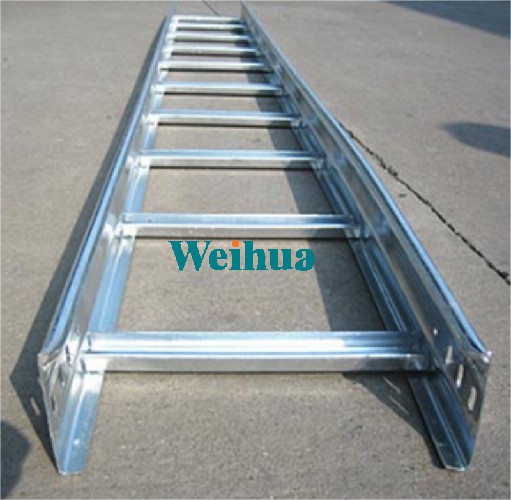

XQJ---形式--類別--規格XQJ表示匯線橋架系列 形式表示結構形式(用中文第一個漢語拼音的大寫字母 T為梯級式、P為托盤式 C為槽式、ZH為組合式)

類別表示類別種類序號(用阿拉伯?dāng)?shù)字加英語字母表示)規格表示規格或規格序號(用阿拉伯?dāng)?shù)字表示)

電纜橋架尺寸選擇與計算:電纜橋架的載荷G總的計算 G總=n1q1+n2+q2+n3q3+......式中:q1、q2、q3......為各電纜每單位長的重量(kg/m)n1、n2、n3......為相應的電纜根數 G應小于電纜橋架的允許載荷(參照載荷曲線圖表)當電纜橋架在室外或帶護罩時，還應計入水載和風載等因素。電纜橋架寬d度的計算:1、電力電纜b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中:d1、d2、d3......為各電纜直徑;n1、n2、n3......為相應電纜直徑的根數;k1、k2、k3......為電纜間距(K值最小不應小于d/4)控制電纜橋架的寬度b的計算:(一般電纜橋架的填充率取40%左右)電纜的總載面積:S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架橫載面積:S=S0/40% S=S/h=S0/40%h 式中:h為電纜橋架凈高。
