1.配電柜產品構成的描述及結構特點（結構概要說明）:

 主要組成部件：基本骨架、儀表、主母線、零母排、接地母排、電器元件、隔板、封板、左右側板、底板、頂板、門、吊環以及銘牌。

 操作方式： 手動、電動

安裝方式： 直接安裝

接線方式： 固定連接

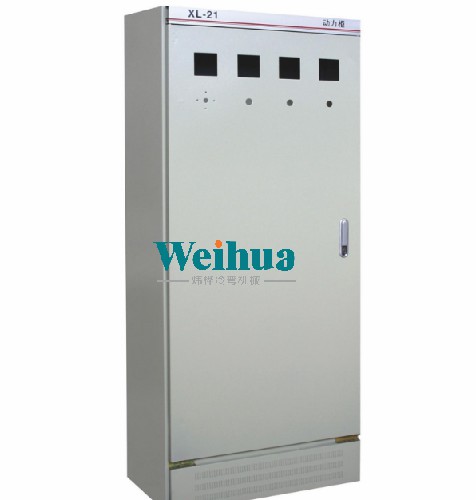

1）產品型號及名稱 XL-21動力配電柜 。

2）提供圖紙及編號：

總裝配圖：XL101-01

電氣原理圖(說明元件型號、規格、連接母線與電纜牌號規格)

3).主要結構數據：

 外形尺寸：柜寬：700mm  柜高：1700mm  柜深：370mm

結構特點：框架采用拼裝式結構，具有重量輕、強度高的特點。柜前門、側板、頂蓋、后門等外觀可見部件均采用表面鍍鋅或靜電粉末噴涂，涂層均勻美觀耐腐蝕。保護接地有主接地點和接地標志，整個柜構成完整的接地保護系統。所有金屬零部件都具有防腐蝕能力。

開關電器及組件（元件明細表）

見下表

序號 名稱       型號規格            數量

 1   塑殼斷路器 CFM1-400L/3300 400A 4

 2   塑殼斷路器 CFM1-100L/3300 100A 4

母線與絕緣導線（名稱、型號規格）

見下表

序號 名稱       規格型號/牌號

1    主母線     TMY 40×5

2    N、PE母線  TMY 40×3

3    絕緣導線   BVR

絕緣支撐件（名稱、型號規格）

見下表

序號 名稱   材料名稱

 1   絕緣子   DMC

 2   母線夾   ZMJ

保護接地措施：在柜后側底部設銅排作為接地母線，有主接地點和接地標志，整個柜構成完整的接地保護系統。

防腐蝕：所有金屬零部件具有防腐蝕能力（表面鍍鋅、環氧粉末靜電噴涂）。
