波紋板隧道是當下使用比較多的型材，施工方便，安全性能高。我公司專業生產波紋板隧道一次成型機，自動化生產，保證產品質量。

一、 工藝流程：

上料平臺——導直機構——成型主機——接料平臺——控制系統——成型模具

二、 機組主要參數：

1、原材料機械性能及規格：

材質：     Q235

鋼帶厚度： 2.5mm-6.5mm

鋼帶寬度： ≤1510mm

2、產品規格：

產品：     按產品圖紙

產品寬度：  mm

產品高度：  50mm±3mm

產品長度：  用戶自定

3、機組技術規格：

成型方式：  輥式冷彎成型

生產速度：  每分鐘3-12m 可調

進料方向：  左進料

主電壓：    380V，50Hz

機組總功率：162KW

三、設備概述：

1、上料平臺：采用滾輪式上料臺，料架用型鋼焊接,有效載重2T，料臺長度5米，寬1.8米，配有3組導直機構,導向材質Gcr15,左右配絲調節。

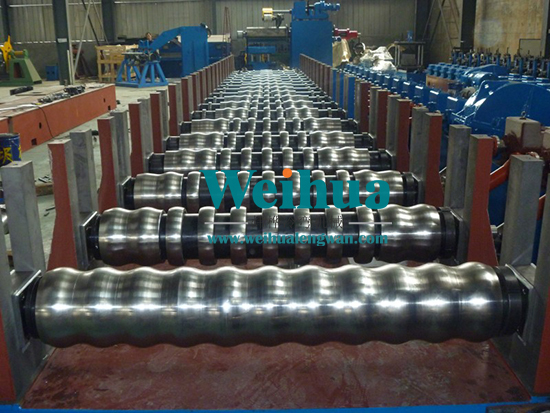

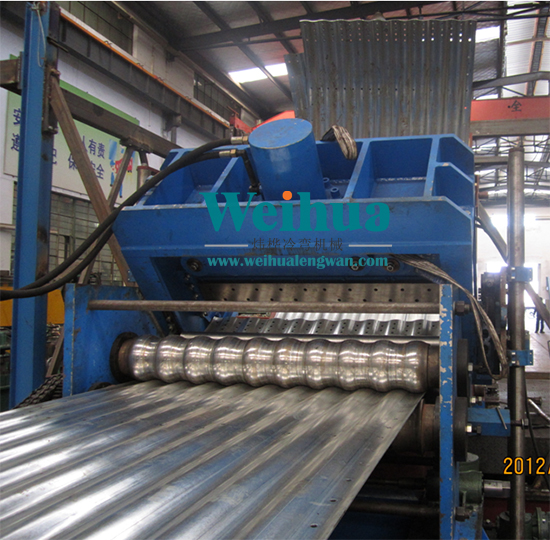

2、成型主機： 成型主機25架。龍門獨立牌坊式結構，機械進料展開1510mm，牌坊道次中心距800mm.單片成型板長度不得小于2000mm。牌材質ZG35#，回火處理,軸徑￠180mm,軸材質40Cr，調質處理。單 出軸下傳動分配齒輪箱，齒輪箱型號GY280，螺旋傘齒模數M=14，分配齒輪 箱與輥軸之間用80mm×80mm方軸傳動連接。導向糾偏立輥架3 付。主傳動采用直流電機調速，功率81KW2套， 配ZS825減速器，2臺 速比112。設備最大進料寬度1510mm，軋制厚度 圍2.5-6.5mm,軋高度范圍47-53mm,軋制速度1-12米每分鐘,設備總長約30米。

煒樺冷彎一心專注設備制造，改進設備工藝，方便設備操作，減少人工使用，進一步幫助客戶創造利潤。
